底盘域控制器 CDC
由一个集中的控制单元管理多个底盘相关的功能
概述
底盘域控制器（Chassis Domain Controller, CDC）是电动汽车中的一个重要电子控制单元，负责管理和控制车辆底盘相关的所有功能。这些功能包括但不限于制动系统、转向系统、悬挂系统以及主动安全系统，如电子稳定控制。CDC通过集成和监控多个底盘相关的子系统，确保车辆的安全性和操控性。
CDC的设计使得多个底盘相关的功能可以由一个集中的控制单元管理，这与传统的分布式电子控制单元（ECU）相比，可以提供更高效的数据交换和更低的复杂度。这不仅提高了系统的可维护性，还增强了车辆的整体性能。

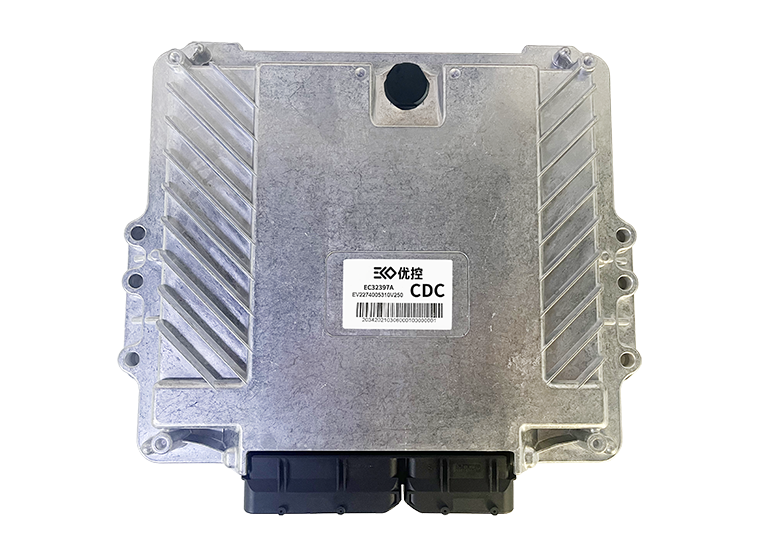

EV82397A

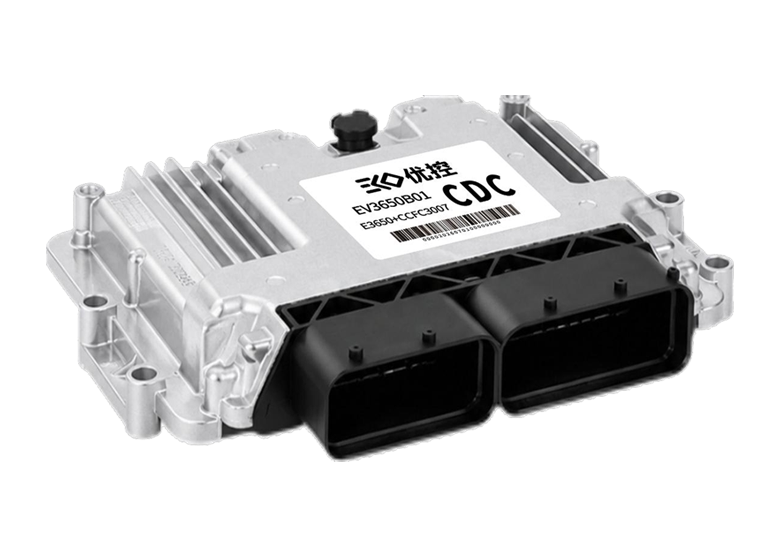

EV3650B01

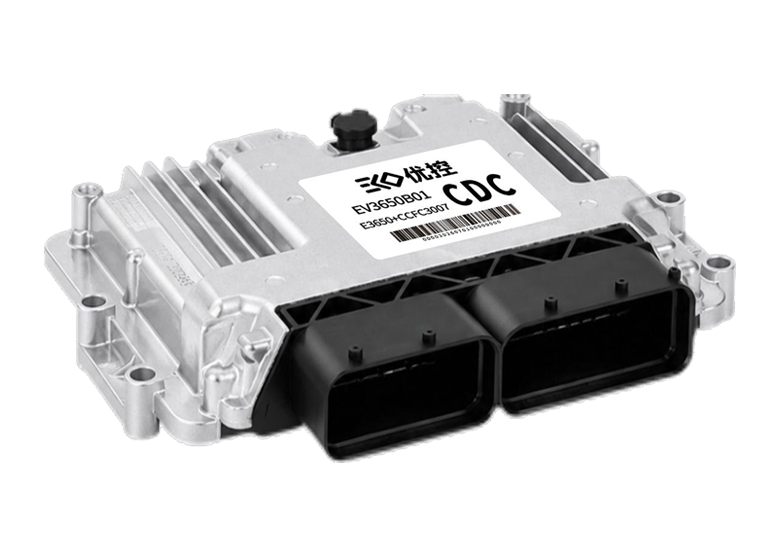

EV82387B01基本参数
型号 EV82397A
| 功能 | 参数 |
|---|---|
| 主控芯片 | Infineon TC397，主频300M，Flash 16M，支持浮点数运算 |
| 监控芯片 | 系统基础芯片（SBC）TLF35584 |
| 供电电源 | DC 12V/24V(9-32V) |
| 峰值电压 | 36V |
| 接口要求 | BootLoader，支持CCP协议，UDS协议 |
| CAN/CANFD | 8路CANFD，其中4路特定帧CAN唤醒 |
| LIN总线 | 1路，支持唤醒 |
| 车载以太网 | 1路T1，百兆 |
| EEPROM外部存储 | 64 K |
| 传感器供电输出 | 6路@5V，100mA/2%精度 |
| 模拟输入 | 4路电流型 4-20mA模拟信号输入口，20路电压型模拟信号传感器 |
| 数字输入 | 硬线唤醒3个，1路钥匙信号、2路其他（Start、A+），25路数字信号输入口 |
| PWM输入 | 4路，霍尔型输入 |
| 低边驱动 | 6路低边驱动控制输出，2路3A，4路2A |
| 高边驱动 | 20路高边驱动，2A，预留4路PWM |
| H桥驱动 | 4路，MAX 50A |
| 其他 | 内置六轴陀螺仪 |
| PWM输出 | 6路恒流带电流反馈,2A |
| 防护等级 | IP67 |
| 接插件 | 154 PIN |
| 尺寸 | 203×207×42mm |
型号 EV3650B01
| 功能 | 参数 |
|---|---|
| 主芯片 | 主控芯片芯驰E3650，从芯片国芯CFC3007 |
| SBC芯片 | / |
| 电源 | 供电电压：9V~36V |
| 供电输出 | 6路（5V,100mA/2%精度）输出 |
| CAN通信 | 8路CANFD，4路特定帧唤醒 |
| SENT通信 | TAS转角传感器*3；制动踏板信号*4 |
| PSI5通信 | 4路，PWM加速度传感器 |
| AK通信 | 轮速传感器*4 |
| 输入 | 4路电流型4-20mA模拟信号输入口 20路电压型模拟信号输入口 9路内部低边电流采集 硬线唤醒3个，1路钥匙信号，2路其他 预留20路数字信号输入口 |
| PWM输入 | 8路霍尔型输入 |
| PWM输出 | 空簧电磁阀*8 |
| PWM输出 | CDC电磁阀*8 |
| H桥驱动 | 2路，MAX 50A |
| 陀螺仪 | 内置6轴陀螺仪 |
| 蓝牙接收 | 4路胎压传感器信号输入 |
型号 EV82387B01
主芯片Infineon TC387
| 功能 |
|---|
| 1 路钥匙信号（KEYON） |
| 2 路硬线唤醒信号（WAKE1，WAKE2） |
| 3 路电源电压（BATT） |
| 4 路 5V 电压输出：5v±2%，最大150mA |
| 1 路 12V 电压输出：12v±2%，最大3A |
| 2 路24V电压输出：24V，最大13.5A |
| 6 路 CAN 通讯接口：均支持刷写，支持 CANFD 通信；CANA，CANB 支持特定帧唤醒 |
| 1 路车载以太网接口支持百兆通信 |
| 19 路数字信号输入口：3 路高有效，16 路低有效，可配置 |
| 16 路模拟信号输入口：12 路 0～5V 电压型输入，1 路 0～32V 电压型输入，3 路0～5V 电阻型输入 |
| 12 路频率信号输入口：频率输入范围1Hz-10KHz； |
| 18 路高边驱动控制输出：额定1A，峰值1.5A，可配置成PWM输出，频率范围1Hz-500Hz |
| 14 路低边驱动控制输出：额定1A，峰值1.5A，8路可配置成PWM输出，频率范围1Hz-500Hz |
| 4 组ABS传感器传感器收入； |
| 硬件看门狗 |
| 内置IMU（三轴陀螺仪+三轴加速计） |
