电动汽车充电通讯控制器 EVCC

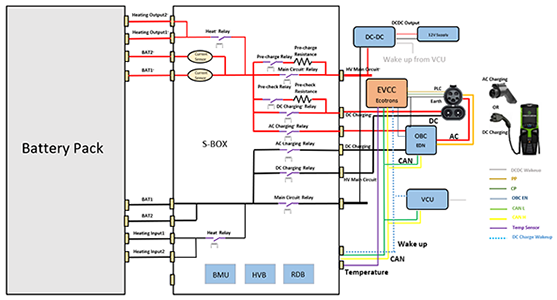

充电整体解决方案中的关键核心部件
概述
EVCC（电动汽车充电通讯控制器）是 Electric Vehicle Communication Controller 的缩写，它是充电整体解决方案中的关键核心部件，用于处理充电过程中的通讯交互信息，保障充电流程顺利进行，符合CCS（Combined Charging System）标准，支持高级的 PLC(Powerline Communications)通讯方式。

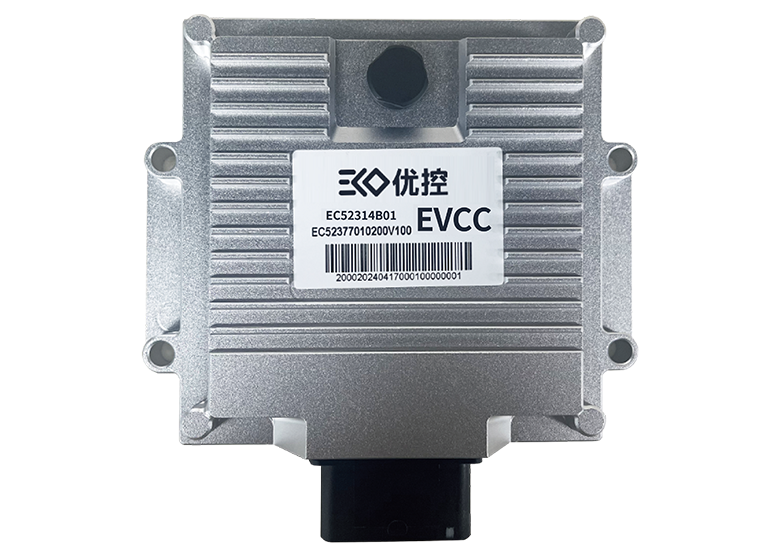

EC52314B01 基本参数
| 功能/型号 | EC52314B01 |
|---|---|
| 主控芯片 | 32-bit NXP S32K314；主频160MHz，Flash 4MB，SARM 512KB，支持浮点运算 |
| 监控芯片 | SBC：MC33CFS6500 |
| 供电电源 | DC 12V/24V(9-32V) |
| 峰值电压 | DC 36V |
| 接口要求 | 默认出厂Bootlader，支持UDS协议 |
| 钥匙信号 | 1路 |
| 硬线唤醒信号 | 1路 |
| CAN通讯接口 | 2路CAN通讯接口（支持CAN刷写）；支持1路特定帧唤醒 |
| RS232 | 1路 |
| PLC通信接口 | 1路，PLC-CP，PP |
| H桥输出 | 1路 |
| 模拟信号输入 | 5路，其中2路电阻型AI，2路PT1000传感器采集，1路预留PTC采集 |
| 数字信号输入 | 2路 |
| 高边驱动控制输出 | 4路，其中4路可配置成PWM输出 |
| CP，PP，PE | 1路PLC通讯接口，满足IEC-61851 |
| CC2 | 1路 |
| 硬件看门狗 | 1路，支持外部硬件看门狗 |
