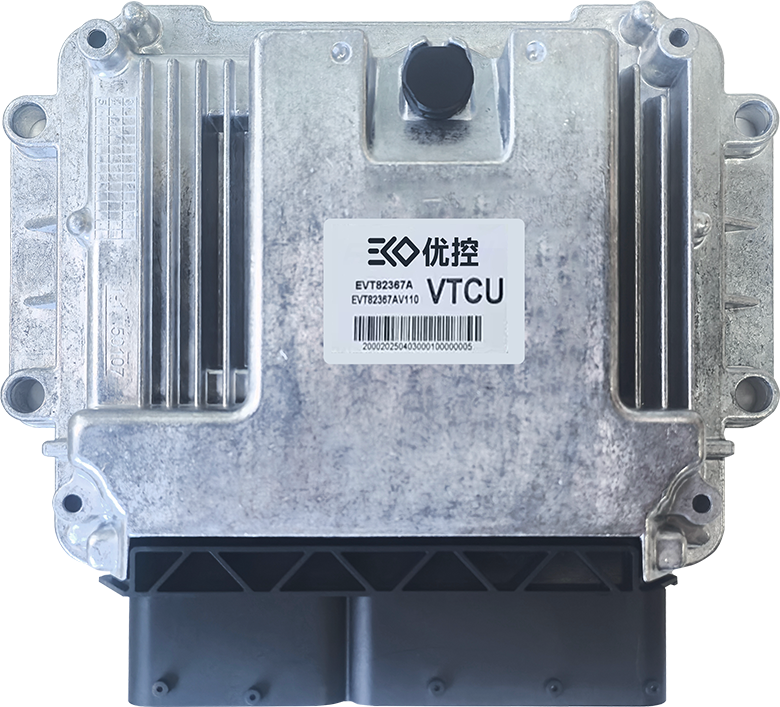

集成控制器 VTCU
EVT82367A
概述
VTCU（Vehicle & Transmission Control Unit）- VCU（整车控制器）与 TCU（变速箱控制器）二合一集成控制器。
VTCU 是面向下一代集中式电子电气架构（EEA）设计的动力域核心控制器，通过深度融合 VCU 的整车控制和能量管理功能及 TCU 的变速箱控制功能，实现动力总成的高效协同控制，提升车辆动态性能、能效及可靠性。
VTCU 可以实现动力总成的集成控制、扭矩协同管理和智能换挡、能量管理和能效优化、整车模式管理、热管理和附件管理等，同时支持网联化与智能化拓展，可以实现通过 TBOX 的远程 OTA 升级、远程诊断和车辆运维管理；也可以作为智能驾驶控制器或网关来使用。
VTCU 通过硬件集成与软件融合，解决了传统 VCU 与 TCU 分置导致的延迟高、成本高、协同难三大痛点，同时扩展网联和智能化功能，尤其适用于新能源、智能网联车型的动力域创新应用需求。
基本参数-EVT82367A
| 功能/型号 | EVT82367A |
|---|---|
| 主控芯片 | Infineon TCTP367 |
| 监控芯片 | TLF35584 |
| 供电电源 | DC 12V/24V（9~32V） |
| 接口要求 | 默认出厂 BootLoader 支持 UDS 协议 |
| CAN总线 | 6 路 CAN 通讯接口（支持 CANFD,支持 CAN 刷写）：2 路支持特定帧/任意帧唤醒 |
| LIN总线 | 1 路 LIN 通讯接口，仅支持主机模式 |
| 钥匙信号 | 1 路 |
| 硬线唤醒信号 | 1 路 |
| 系统供电 | 1 路 |
| 高边供电 | 1 路 |
| H 桥供电 | 4 路 |
| 5V 电压输出 | 7路 |
| 12V 电压输出 | 1路 |
| H 桥输出 | 4 路 H 桥输出，支持电流反馈采集，支持两路同时工作，单路 H 桥额定 20A、单路堵转 50A@0.2s |
| 数字输入 | 22 路数字信号输入口：11 路高有效采集，11 路低有效采集 |
| 模拟信号输入 | 18 路模拟信号输入口：14 路 0-5v 电压型采集，4 路 0-5v 电阻型采集；其中 4 路支持 PT1000 传感器采集 |
| 频率信号输入 | 6 路频率信号输入口，适配电压型轮速传感器 |
| 低边驱动 | 10 路低边驱动控制输出，其中 4 路可复用为 OPWM 输出 |
| 高边驱动 | 18 路高边驱动控制输出，其中 10 路可复用为 OPWM 输出 |
| 防护等级 | IP67 |
| 尺寸 | 184×214×38mm |
